11cj33天窗圖集作為行業內外標準的通風天窗圖集在我們的工業廠房屋面通風工程中發揮著重大作用，對客戶在選購通風天窗產品時具有很好的參考作用。在11cj33（）中所涉及到的通風天窗產品有很多，今天小小麥主要為大家介紹流線型通風天窗（11cj33圖集免費下載）。

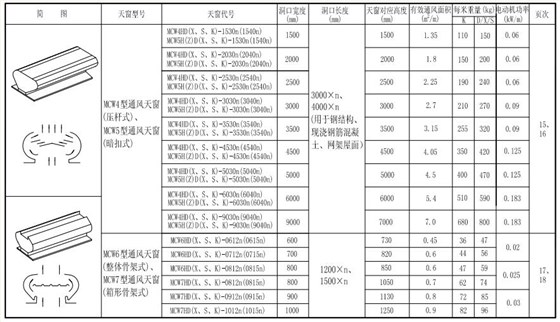

在11cj33天窗圖集中主要為我們介紹了五種流線型通風天窗，包括：

1.MCW3型通風天窗（碗式）。MCW3型通風天窗由外護板、導流板、排水槽、閥板、電動或手動執行器組成，閥板開關采用電動或手動控制，其主要特點為：a.排風流暢，通風效率高，通風量大；b.全結構防水，消除漏水隱患；c.弧形采光自潔性好。

2.MCW4型通風天窗（壓桿式）。MCW4型通風天窗采用橫向布置方式，其特點是防雨板和導流板采用壓桿進行固定，這就避免了直接鉆孔所造成的漏水隱患，因而具有很好的防水性能。

3.MCW5型通風天窗（暗扣式）。MCW5型通風天窗既可以采用橫向布置也可以采用縱向布置方式，其主要特點為防雨板和導流板采用暗扣式或隱藏式進行固定（即自攻釘被隱藏掉），這也從根本上避免了在防雨板和導流板上直接鉆孔造成的漏水隱患。

4.MCW6型通風天窗（整體骨架式）。MCW6型通風天窗骨架采用熱鍍鋅鋼板整體液壓成型，在骨架上壓制凹凸花紋，提高了通風天窗的機械強度，箱體加強筋寬為50mm，深度為2mm，具有良好的機械強度和抗腐蝕性能，能夠讓通風天窗達到好的狀態。

5.MCW7型通風天窗（箱形骨架式）。MCW7型通風天窗骨架整體為箱體結構，側骨架為熱鍍鋅鋼板整體成型，箱體結構大大增強了骨架的機械強度，美觀性好、機械強度高、耐腐蝕性強。

在工業廠房中，可以選擇單種型號的通風天窗進行安裝，也可以選擇多種通風天窗型號進行加裝，這主要還是得根據工業廠房的實際需求進行選型安裝布置。麥克威通風——四川通風天窗制造商，同時也是標準圖集11cj33通風采光天窗的主編單位，在通風行業十余年的豐富經驗讓麥克威在廣大客戶以及業內同行中樹立了好的信譽度與美譽度（11cj33圖集下載）。
