21j621-1天窗圖集中的平屋面平天窗用于新建、擴建、改建廠房的自然采光、通風及排煙，細分為三角型、平開型以及圓拱型天窗三大窗型。本文將對其屋面安裝布置詳細分析。

一、安裝方式

平屋面平天窗的安裝方式為橫向安裝和縱向安裝，其中橫向安裝為屋脊布置，即沿著屋面屋脊處安裝，縱向安裝為順坡布置，即天窗位于屋脊縱向布置或與屋脊平行布置。

二、布置解析

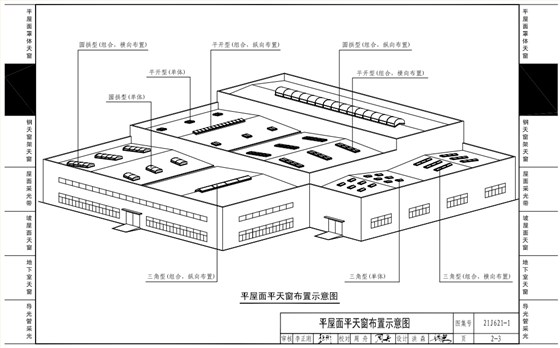

平屋面平天窗分為單體式和連體式兩種，連體式為單體式連續組合安裝。根據21j621-1天窗圖集2-3頁內容可知，連體式三角型電動排煙天窗、連體式平開型天窗、連體式圓拱型天窗，既可橫向，也可縱向布置，單體式三角型電動排煙天窗、單體式平開型天窗、單體式圓拱型天窗為橫向布置。

平屋面平天窗的布置方式多種多樣，應當根據廠房內部生產線、通風排煙需求等因素確定如何布置。具體如何布置，還需尋找專業采光排煙天窗生產廠家咨詢。

21j621-1天窗圖集免費高清下載鏈接：http://www.lifl.cn/download/。
