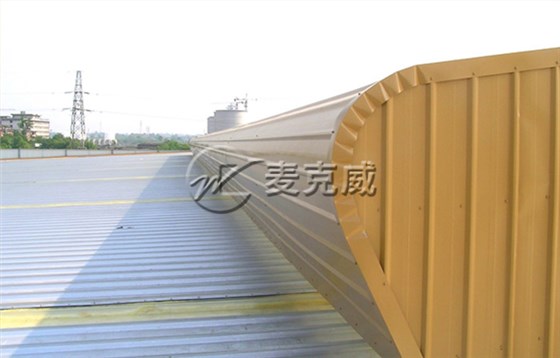

圖集18J621-3《通風天窗》中的TC5弧線型天窗是一款流線型通風器。TC5弧線型天窗分為開敞式TC5A和啟閉式TC5B。這篇文章主要為大家講解一次TC5B啟閉式屋脊天窗。

一．結構方面：

一般TC5B啟閉式屋脊天窗采用熱鍍鋅方矩管制作，具有較高的強度和較好的耐腐蝕性，能夠承受天窗的自重以及外部的風、雪等荷載。

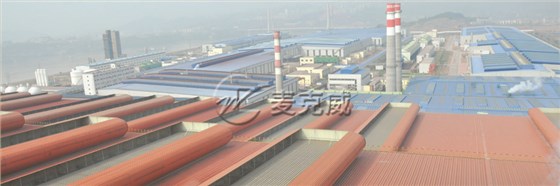

該廠房屋面通風天窗屬于弧線型天窗，外觀流暢，具有較好的美學效果，能夠與各種建筑風格相融合，不僅滿足通風功能需求，還能提升建筑的整體美觀度。其弧形結構設計可以減少風阻，在多風地區使用時，能夠降低風力對天窗的影響，提高天窗的穩定性。

二．性能方面：

TC5B 啟閉式天窗利用室內外溫度差所形成的熱壓以及風力作用所造成的風壓來實現自然通風換氣。部分 TC5B通風排煙天窗采用FRP采光板制作防雨板，采光效果良好。大面積的采光設計能夠充分利用自然光線，減少人工照明的使用，降低能源消耗，同時也能讓室內空間更加明亮、通透。

同時，該啟閉式通風天窗具有良好的防水性能，能夠在各種惡劣的天氣條件下保持室內的干燥。在保溫方面也有較好的表現，在北方寒冷地區可以通過進行保溫處理，能夠減少室內外熱量的傳遞，降低能源消耗，適用于對保溫要求較高的場所。

TC5B型流線型通風器 可以與消防聯動控制系統連接，當發生火災等緊急情況時，能夠自動開啟，快速排出煙霧，為人員疏散和消防救援提供有利條件。

綜上所述：TC5B啟閉式屋脊天窗是一款安裝在屋脊處的流線型通風器具有良好的采光，通風排煙和防雨性能，配備電動閥板更方便日常使用。
